Индивидуальный тепловой пункт (ИТП) - это комплекс оборудования, предназначенный для приема тепловой энергии от тепловой сети, ее учета, регулирования и распределения между инженерными системами здания: отоплением, вентиляцией, горячим водоснабжением и другими потребителями.
ИТП обеспечивает необходимые параметры теплоносителя для внутренних систем здания, автоматическое регулирование теплоснабжения и стабильную работу оборудования. Современный тепловой пункт позволяет регулировать подачу тепла в зависимости от температуры наружного воздуха, поддерживать заданную температуру горячей воды, контролировать давление и температуру теплоносителя, а также передавать рабочие и аварийные сигналы в систему диспетчеризации.
Основное оборудование ИТП
- теплообменники систем отопления, вентиляции и горячего водоснабжения;
- циркуляционные и подпиточные насосы;
- регулирующая и запорная арматура;
- контрольно-измерительные приборы и датчики;
- узел учета тепловой энергии;
- оборудование подпитки и водоподготовки - при необходимости;
- шкафы автоматики и управления.
Исполнение индивидуальных тепловых пунктов
ИТП может выполняться по независимой или зависимой схеме подключения. При независимой схеме система здания отделяется от наружной тепловой сети теплообменником. При зависимой схеме теплоноситель из тепловой сети непосредственно поступает во внутреннюю систему здания. Конкретная комплектация и схема ИТП определяются параметрами теплоснабжения и требованиями объекта.
Изготовление ИТП на производстве
РСГ Инжиниринг изготавливает индивидуальные тепловые пункты на собственной производственной площадке. Оборудование ИТП комплектуется и собирается в готовые функциональные узлы: устанавливаются теплообменники, насосные группы, трубопроводная обвязка, запорная и регулирующая арматура, контрольно-измерительные приборы и элементы автоматики.
Заводская сборка позволяет заранее сформировать основные узлы теплового пункта и подготовить оборудование к последующей установке на объекте. Комплектация ИТП выполняется с учетом технических параметров конкретного здания и принятой схемы теплоснабжения.
Монтаж ИТП непосредственно на объекте
После изготовления оборудование доставляется на объект, где специалисты РСГ Инжиниринг выполняют монтаж индивидуального теплового пункта непосредственно в помещении заказчика. Производится установка и соединение готовых узлов, монтаж трубопроводов и арматуры, подключение к инженерным сетям здания, электроснабжению, автоматике и системе диспетчеризации - при ее наличии.
Таким образом, заказчик получает комплексное решение: изготовление ИТП в производственных условиях, поставку оборудования и его последующий монтаж непосредственно на объекте.
Где применяются ИТП
Индивидуальные тепловые пункты применяются в жилых домах и жилых комплексах, административных и общественных зданиях, торговых центрах, образовательных и медицинских учреждениях, производственных и складских объектах, а также на других объектах, подключенных к системам теплоснабжения.
РСГ Инжиниринг изготавливает и комплектует индивидуальные тепловые пункты под параметры конкретного объекта с последующей доставкой и монтажом оборудования непосредственно на объекте заказчика.

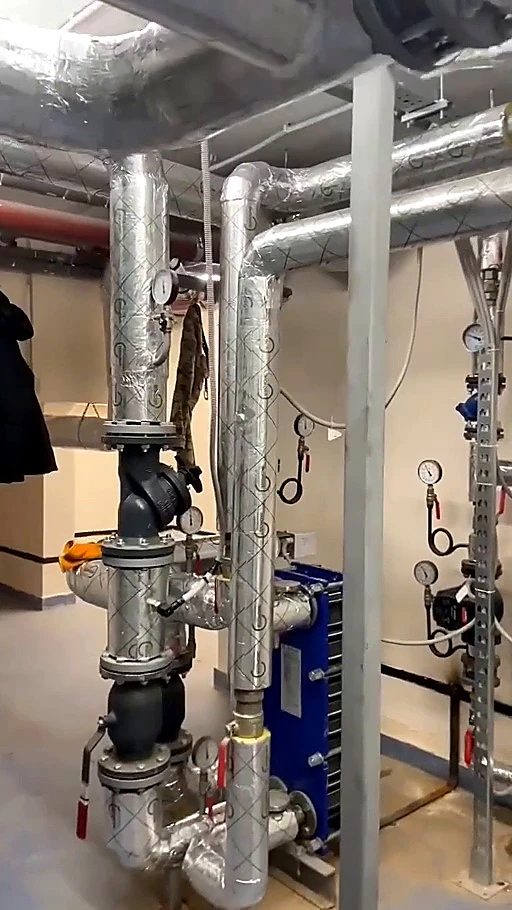

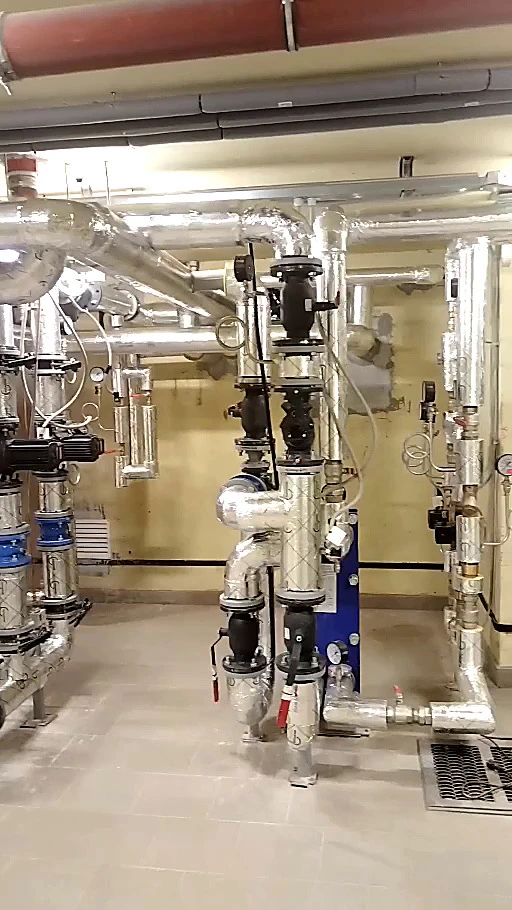

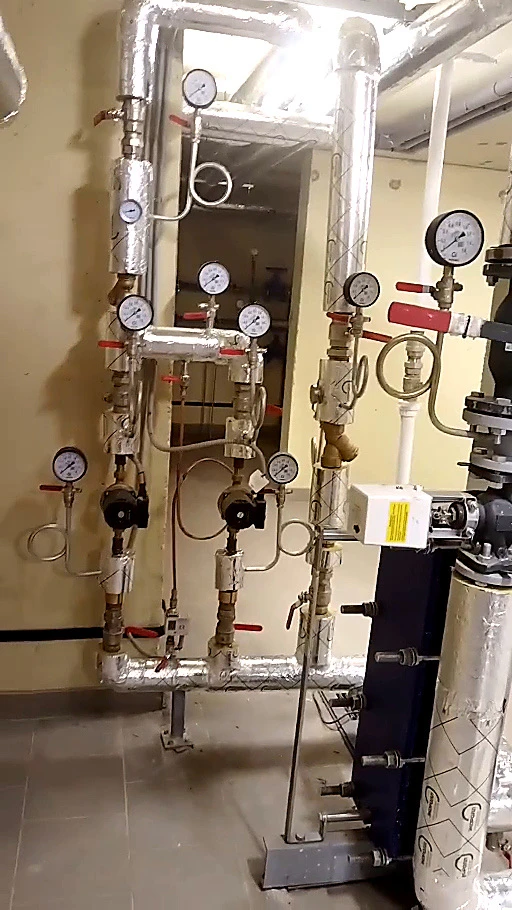

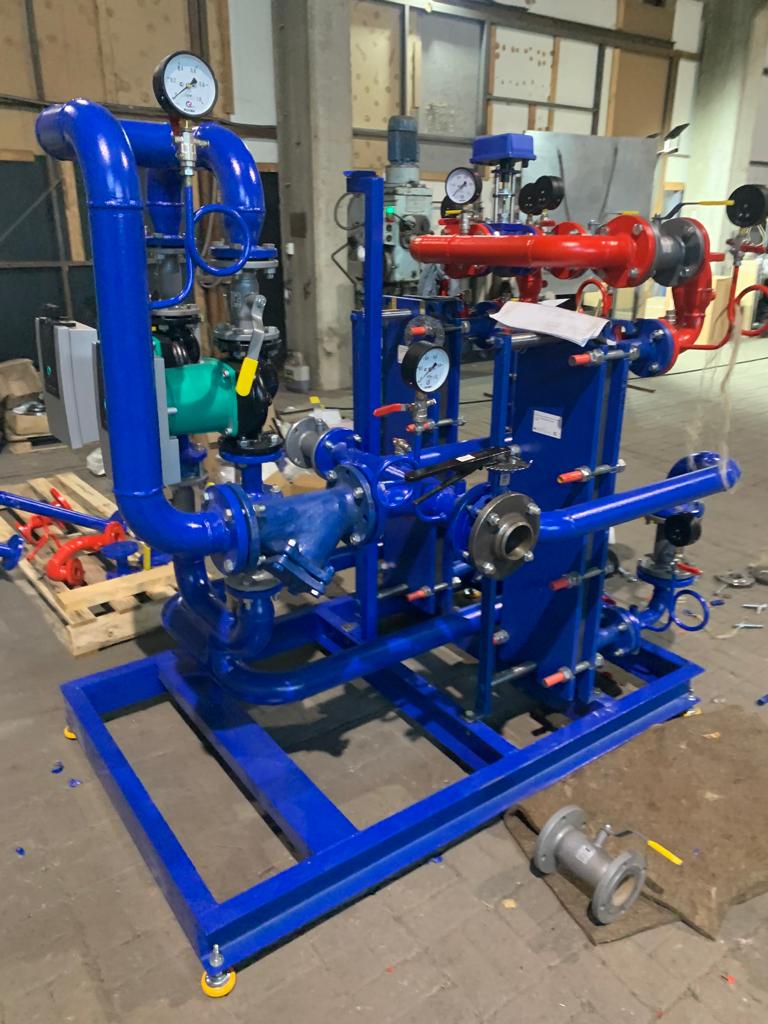

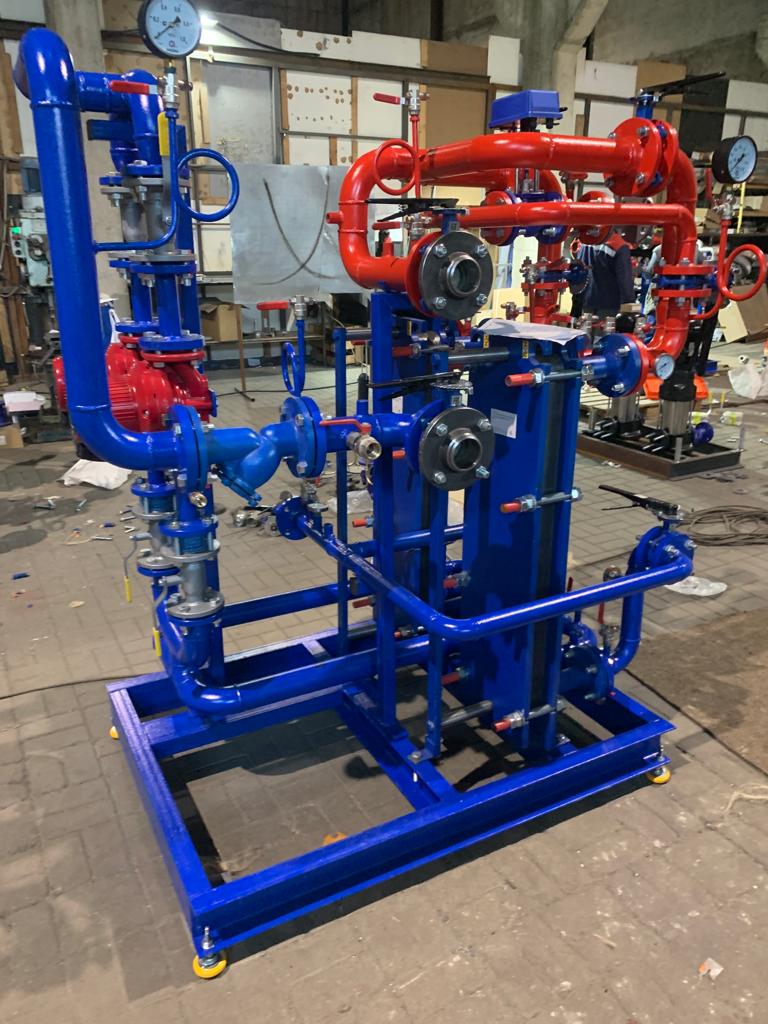

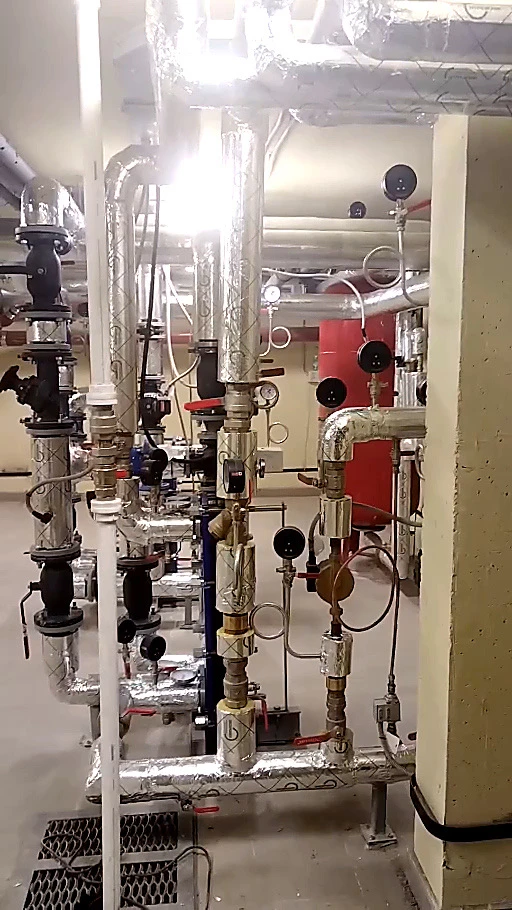

Как выглядит обвязка
Опросный лист
В PDF критичны нагрузки по контурам, график сети и давление. Если строки нет - допишите в примечании. Проектант заполняет быстрее, заказчик подтверждает ТУ и площадку.
Пришлите опросный лист - соберём пункт
Сборка в Рязани, привязка к ТУ теплосети, пусконаладка. Если бланк пустой, опишите здание и источник тепла.
